HDC系列湿式除尘器

HDC系列湿式除尘器广泛应用于矿山、冶金、建材、铸造及耐火材料等行业，适宜于净化无腐性的、温度不大于300摄氏度的含尘气体，特别适合净化处理粉尘浓度高、湿度大的含尘气体。对于净化有一定粘性的粉尘和非亲水性粉尘，亦能达到良好的效果。

•

易燃易爆粉尘治理

•

含湿气粉尘治理

•

高温易板结粉尘治理

•

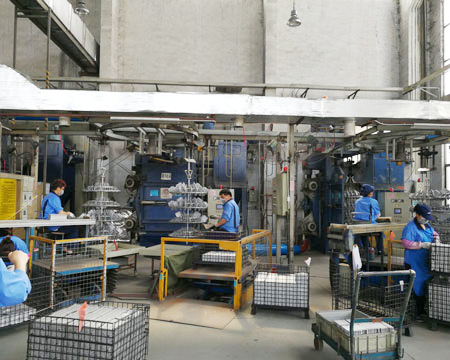

铝镁合金抛光粉尘治理

•

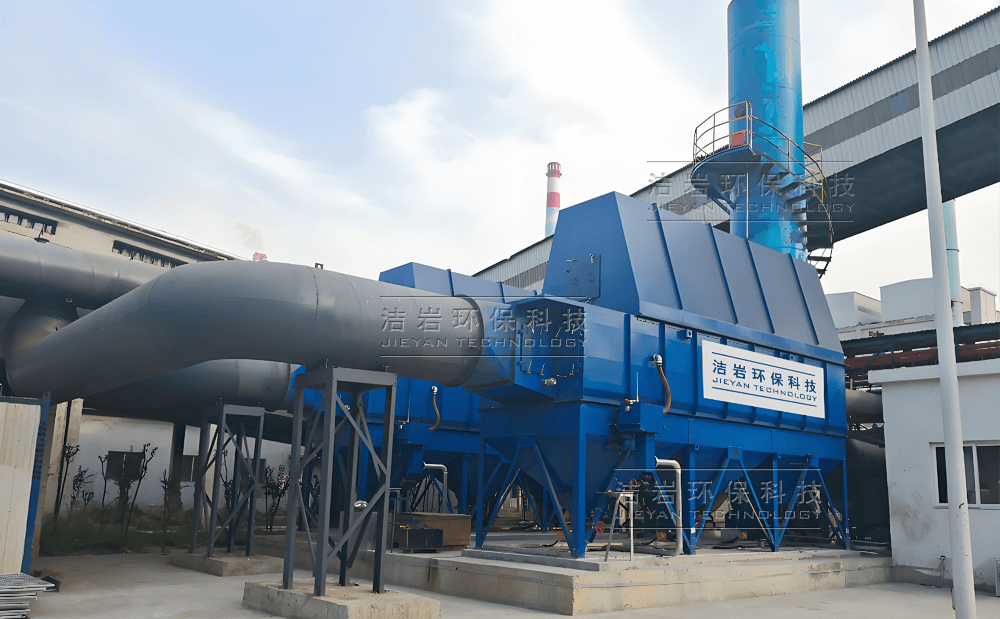

烧结混料机湿法除尘

•

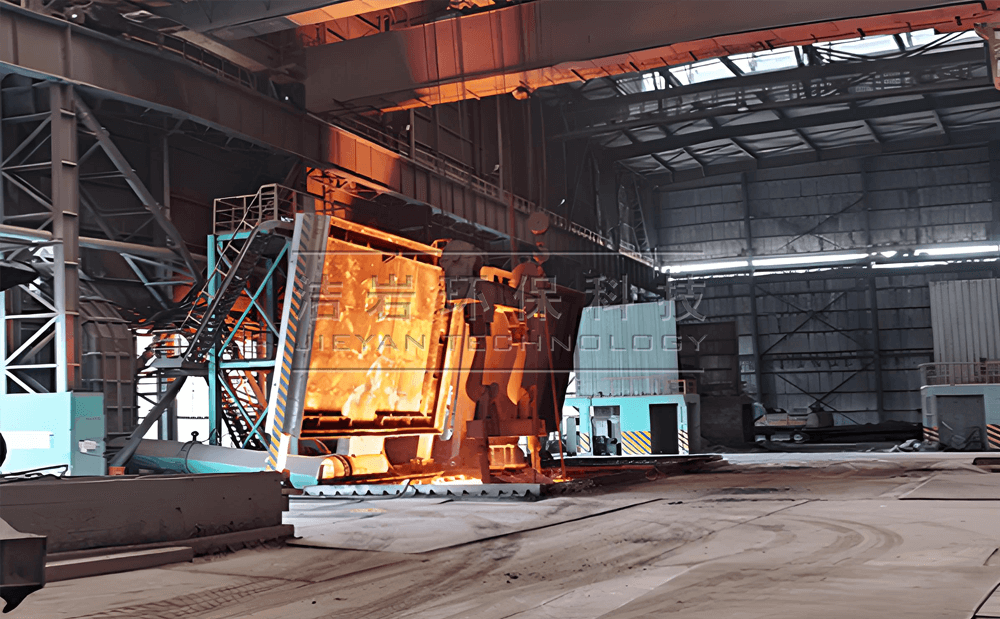

钢渣处理除湿法除尘

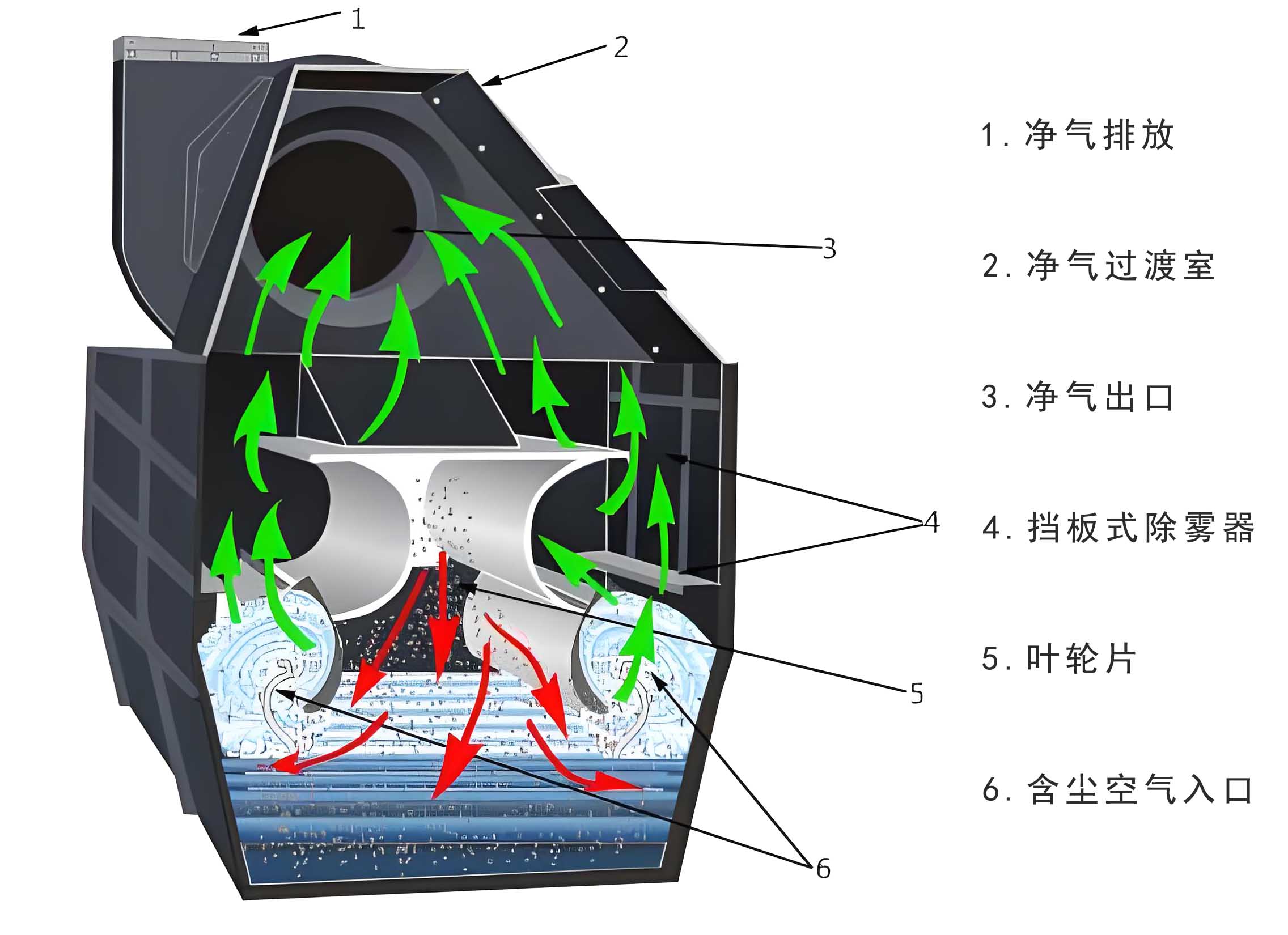

结构与原理

HDC系列湿式除尘器是利用离心力作用使水和含尘气体充分混合后，排除洁净空气。含尘气流通过一个局部浸没在水中的静止叶轮片时会产生水幕，而灰尘在通过此水幕时被清除。在叶片底部有一专门设计的槽型口，用来补充额外的水到叶轮片开口的最窄的部位。通过槽型口向上流动的水增加了灰尘与水的相互作用，从而提高了收尘效率。气流方向的快速改变产生的离心力使粉尘穿过水幕时被永久捕捉。洁净空气中携带的水分通过特别设计的除雾挡板去除。水槽内的水反复使用，由气流产生的水幕形成后，不再需要水泵或喷嘴。补水接头始终补充少量的清水，以补偿由于蒸发或除泥渣时带走的水。简而言之，HDC湿式除尘器在同一空间内，把水浴和喷淋两种形式完美地合二为一，最终达到更高的除尘效率！

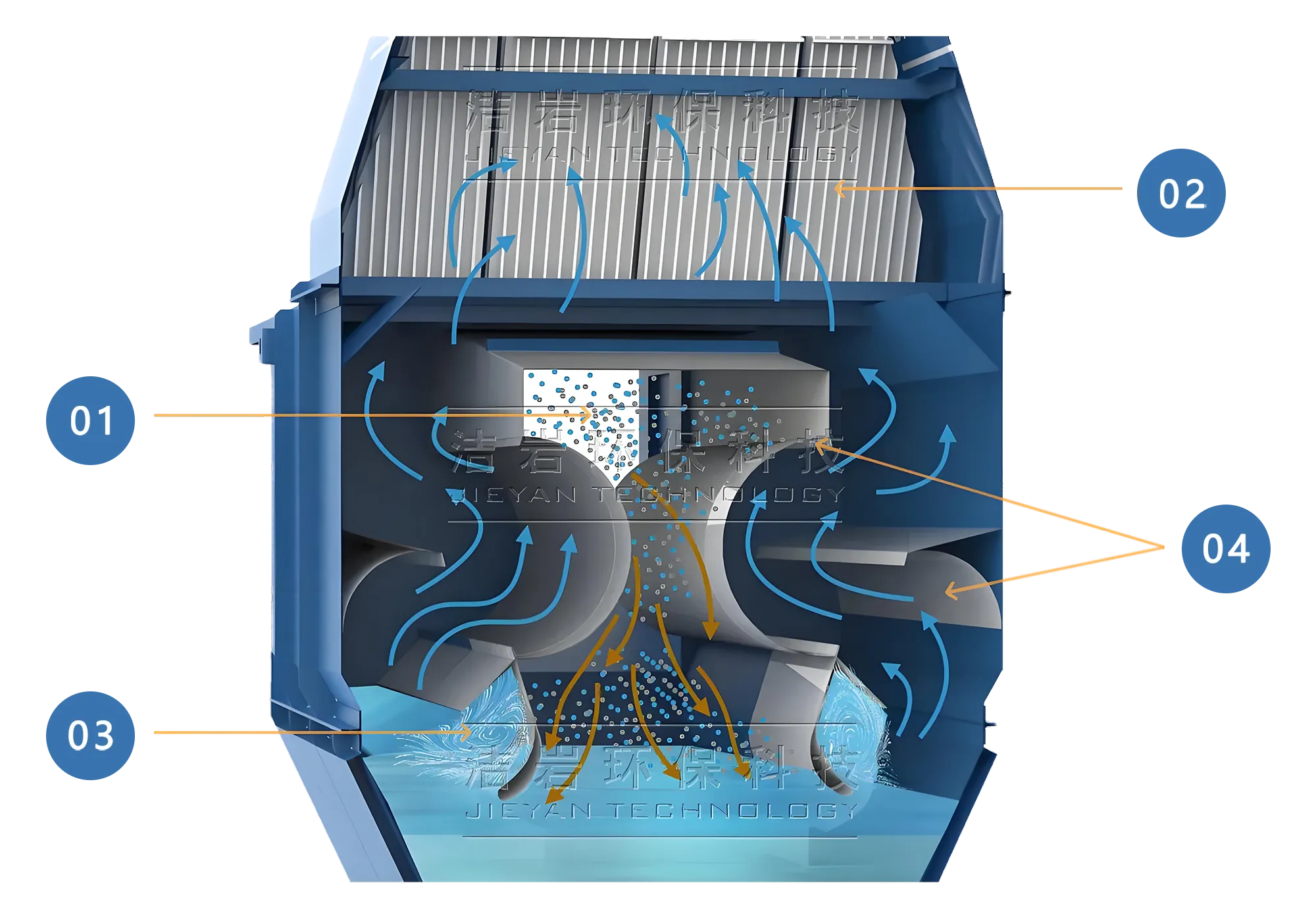

结构名称

① 含尘空气入口

② 折流板除雾器

③ 叶轮片

④ 挡板式除尘器

多种结构，更多选择

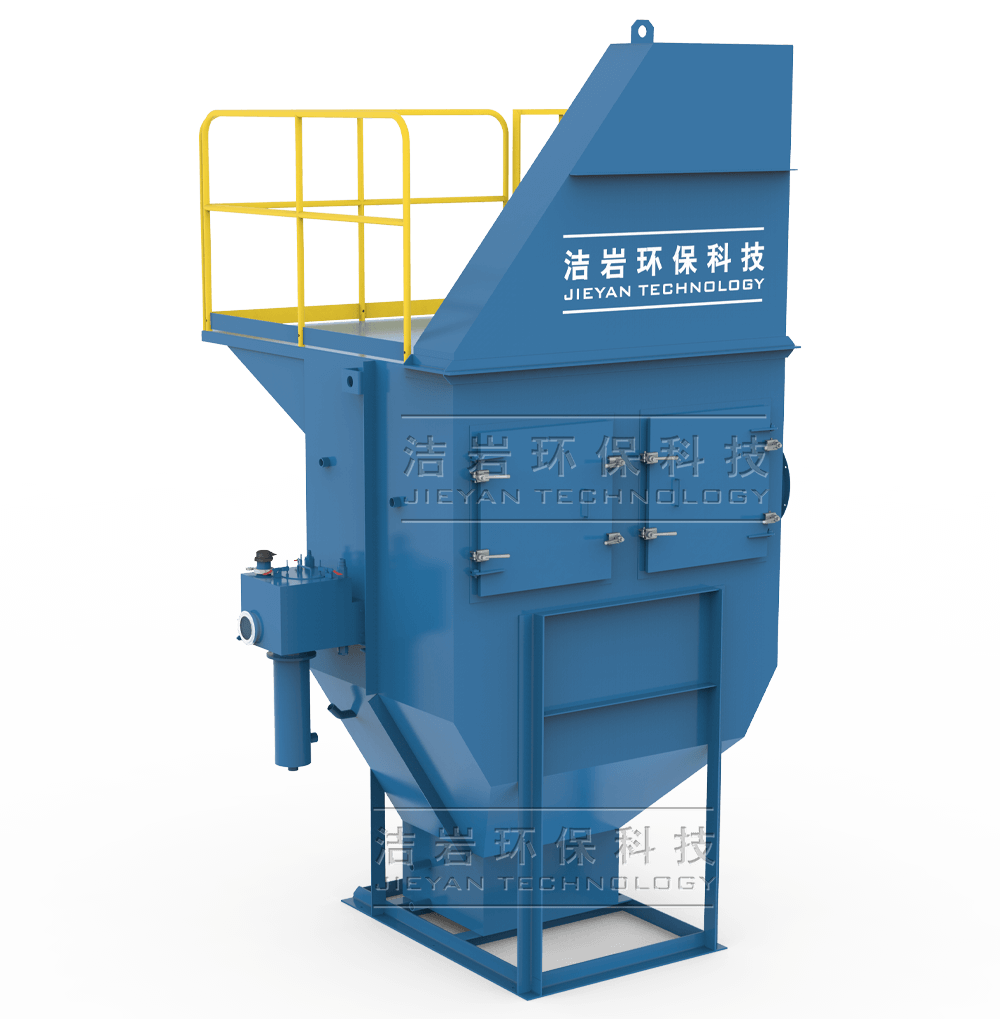

HDC-B型手动除渣

B 型湿式除尘器可降低设备整体高度，降低初始成本。由于是手动除渣，此类型适合粉尘浓度较低的场合，如抛光、打磨、金属加工、打包、分类、称重及化工产品等的气体排放。

对于只有单边叶轮片的，水槽斗一侧板是倾斜的，便于除渣。如果是双边叶轮片，通常在手动除渣前需要排干水槽斗中的水。检修门的位置和内部的净空使内部泥渣可以方便的铲到渣箱或泥渣输送带上。

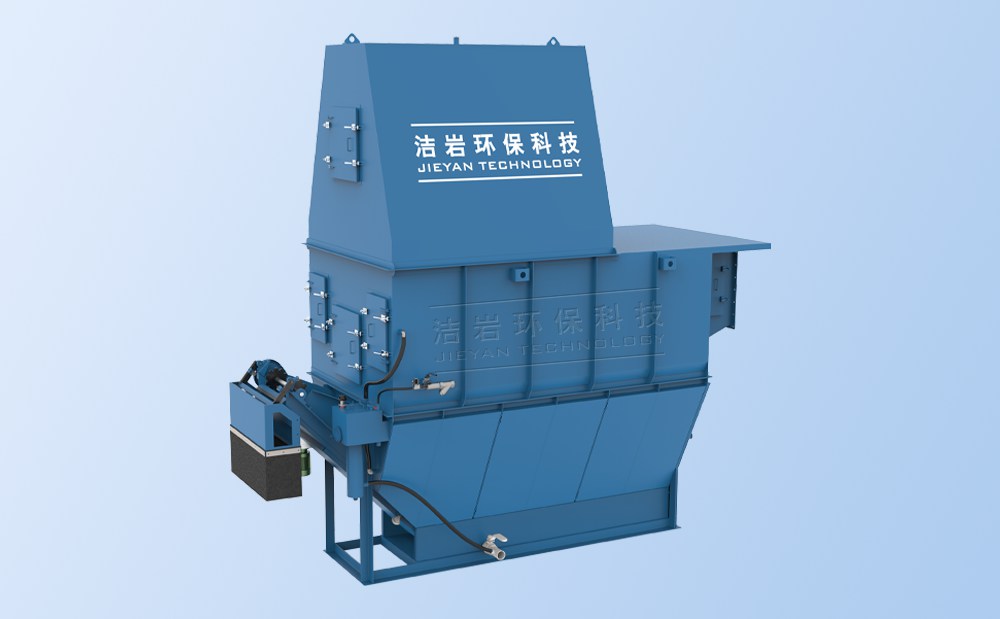

HDC-C型自动除渣

C型湿式除尘器可减少手动除渣。对于中等或高浓度的含尘气体，要求24小时连续运行的场合，或手动除渣不可行或成本高的场合，推荐采用此类型除渣方式。C型自动除渣经常用于铸造、型砂输送、喷砂、抛光、研磨、物料输送、干燥剂或加工等的气体排放。

水槽斗的侧壁比较陡，可将物料堆积降到低程度，而除渣器能自动清理收集的泥渣。泥渣器由一台小功率的齿轮马达驱动，可适用于高强度工作。链轮和链条由耐磨材料制成。链条转速较低，约0.6m/min，同时较陡的输送带确保泥渣在排出时有效脱水。清洗水得以保留，补水降到低。

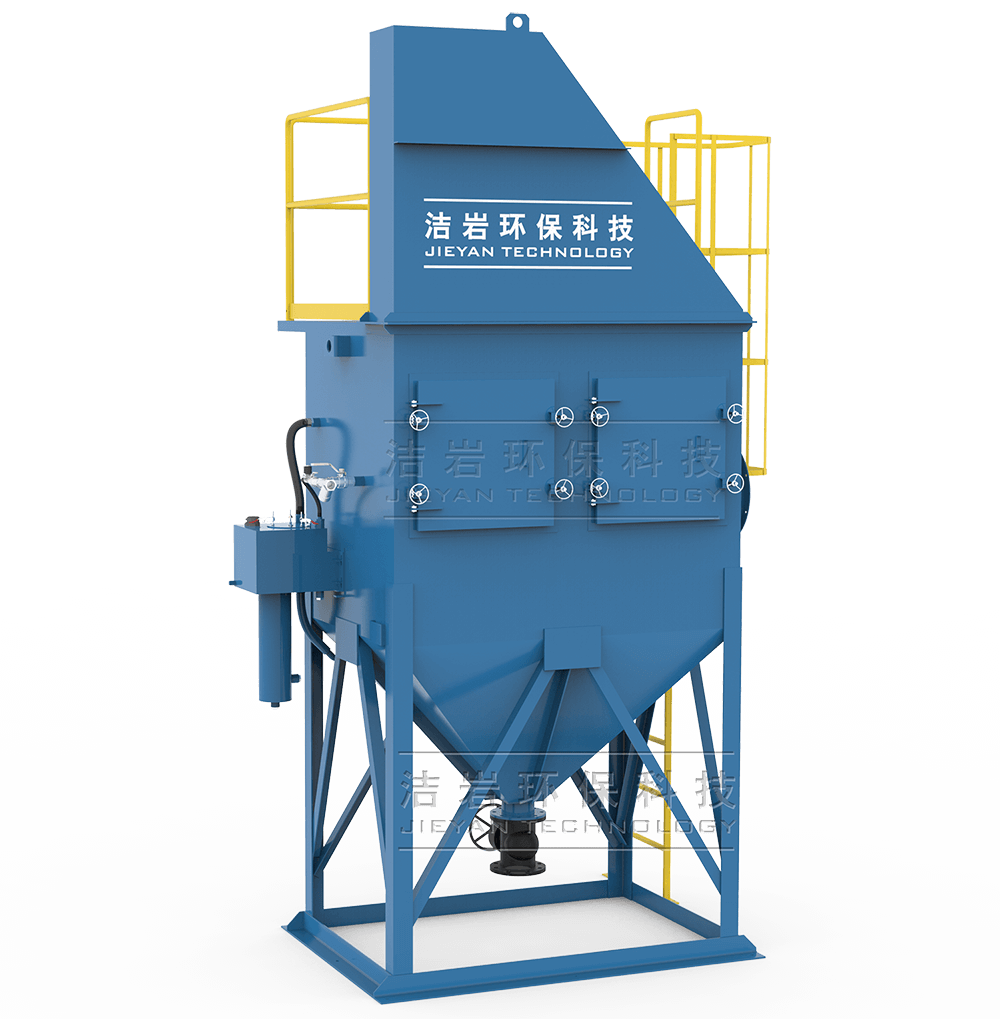

HDC-D型冲洗除渣

D型湿式除尘器可将水槽斗的沉淀的泥渣从水槽斗底部出口排出。泥渣通过管道系统输送至最终的处理点。可连续冲渣，也可间断冲渣。此类型除渣方式适用于化工或采石业物料输送，粉碎除尘，筛选、采矿或采石转运点等。

为了保证湿式除尘器正常运行，必须保证有连续恒定的补水和排水。

优势特点

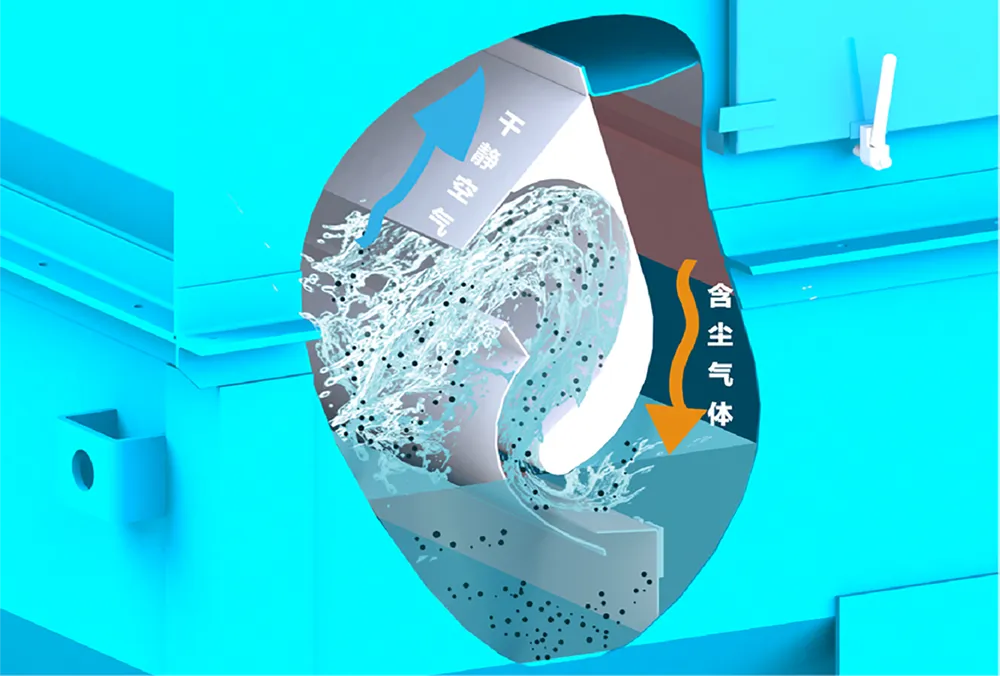

高效S型流道设计

HDC系列采用经流体动力学仿真优化的S型弯道，结合多年实践经验，实现最佳曲线结构。该设计在保障极高粉尘与空气分离效率的同时，维持系统空气阻力处于极低水平，确保运行经济高效。

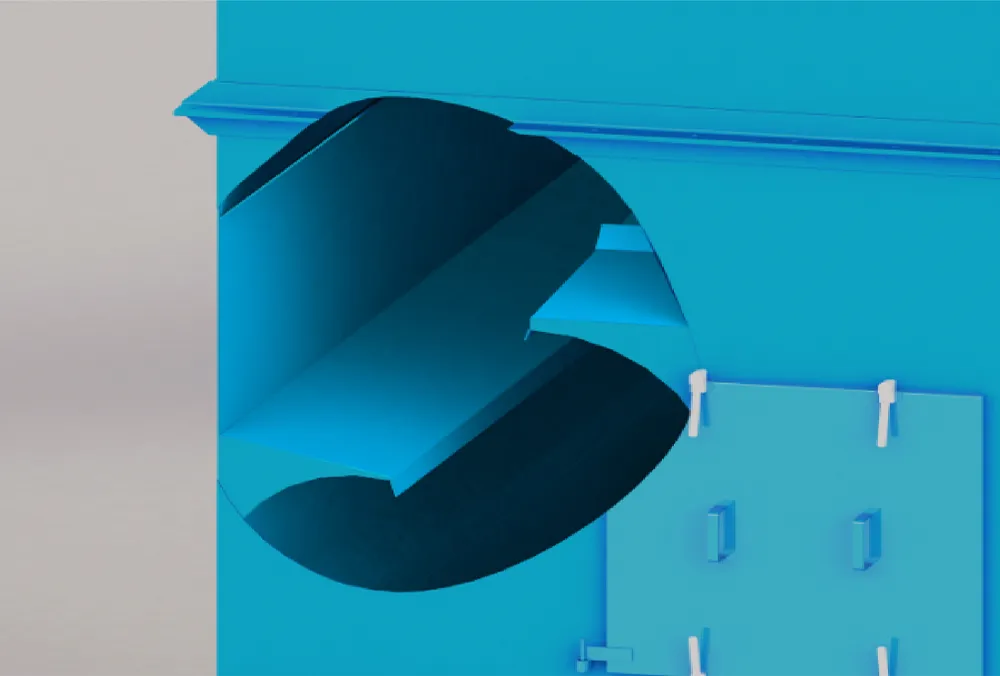

高效低阻除雾装置

配备超大箱体与低于1.5米/秒的除雾区风速，有效提升除雾效率。三层弧形挡板设计兼顾流体特性，脱水率高、阻力小，全程无丝网与折板，彻底杜绝堵塞隐患。

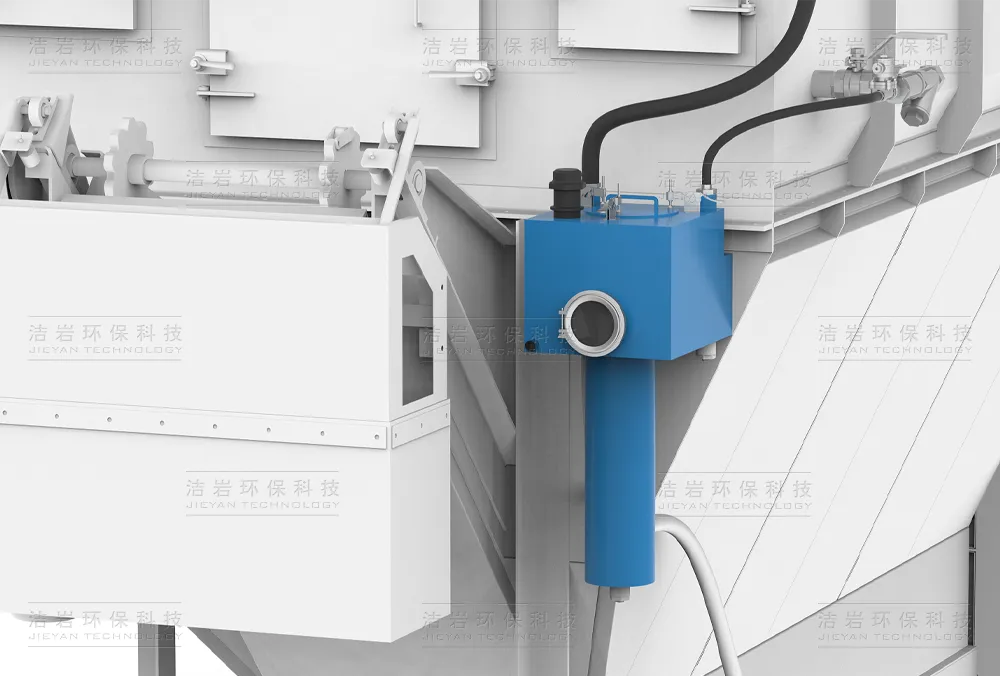

可靠水位检测系统

支持电极式与浮球式液位计，具备联锁控制功能，实现自动补水与缺水保护。浮球式液位计不与液体接触，抗颗粒板结与酸碱腐蚀，稳定耐用，寿命更长。

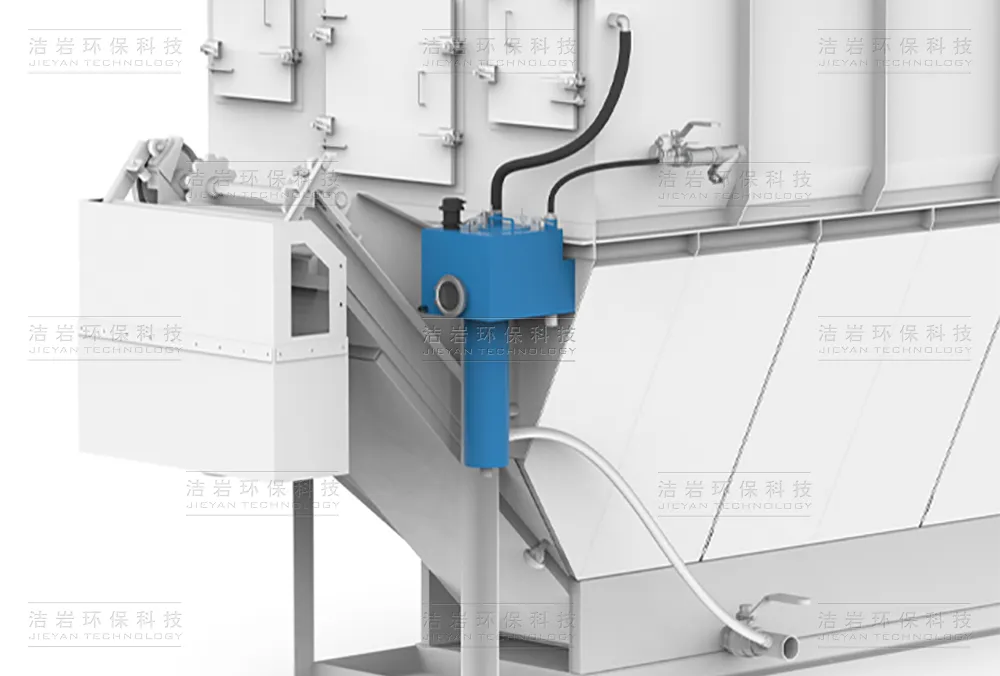

全自动智能补水系统

具备手动与自动双模式，管路内置过滤器，有效拦截杂质，防止控制阀堵塞。电磁阀控制精准可靠，确保系统持续稳定运行。

坚固耐用箱体结构

箱体加厚制造，材质可选碳钢、304或316不锈钢，适应多种工况。所有焊缝经严格渗漏检测，确保出厂零泄漏，持久可靠。

优异防腐涂装工艺

设备经机械冲砂处理达SA2.5标准，喷涂环氧富锌底漆、云铁中间漆与聚氨酯面漆，漆膜厚度≥200μm，具备卓越防腐蚀与耐候性能。

耐磨V型排污阀门

阀芯为V型结构，304不锈钢镀铬处理，抗颗粒磨损，无卡滞风险。气动执行器实现快开快闭，强力冲刷沉淀，排污周期与时长可调，减轻污水处理负担。

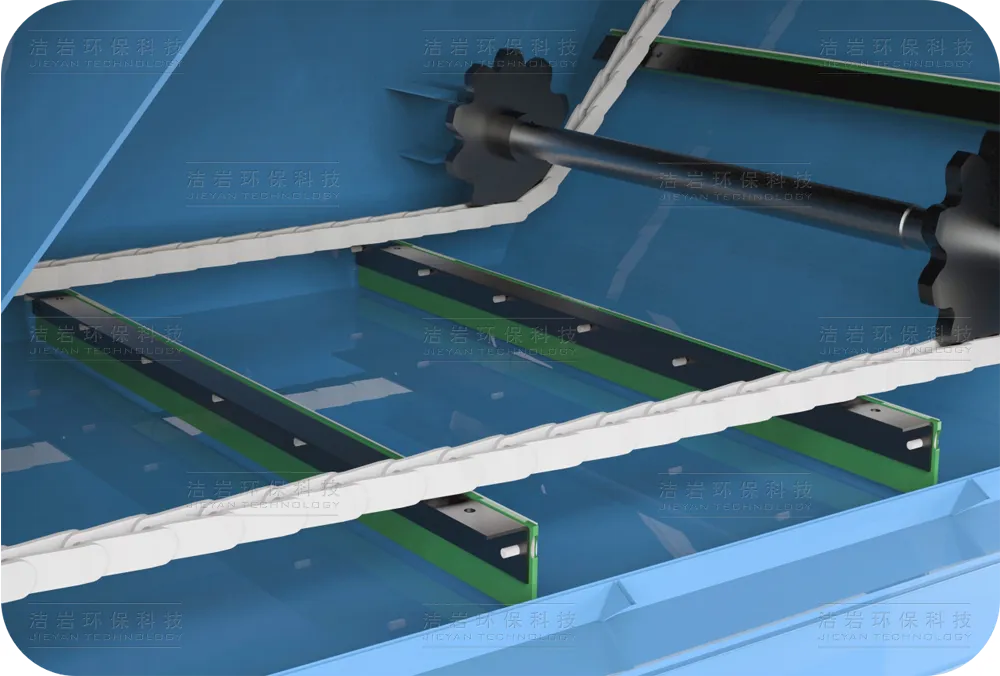

重型耐用刮泥系统

采用K系列重载减速机与弯板链条，结构坚固。出口设自重擦泥器，避免污泥回带；底部柔性橡胶条保护箱体，水下传动部件免维护周期达36个月。

可选配件

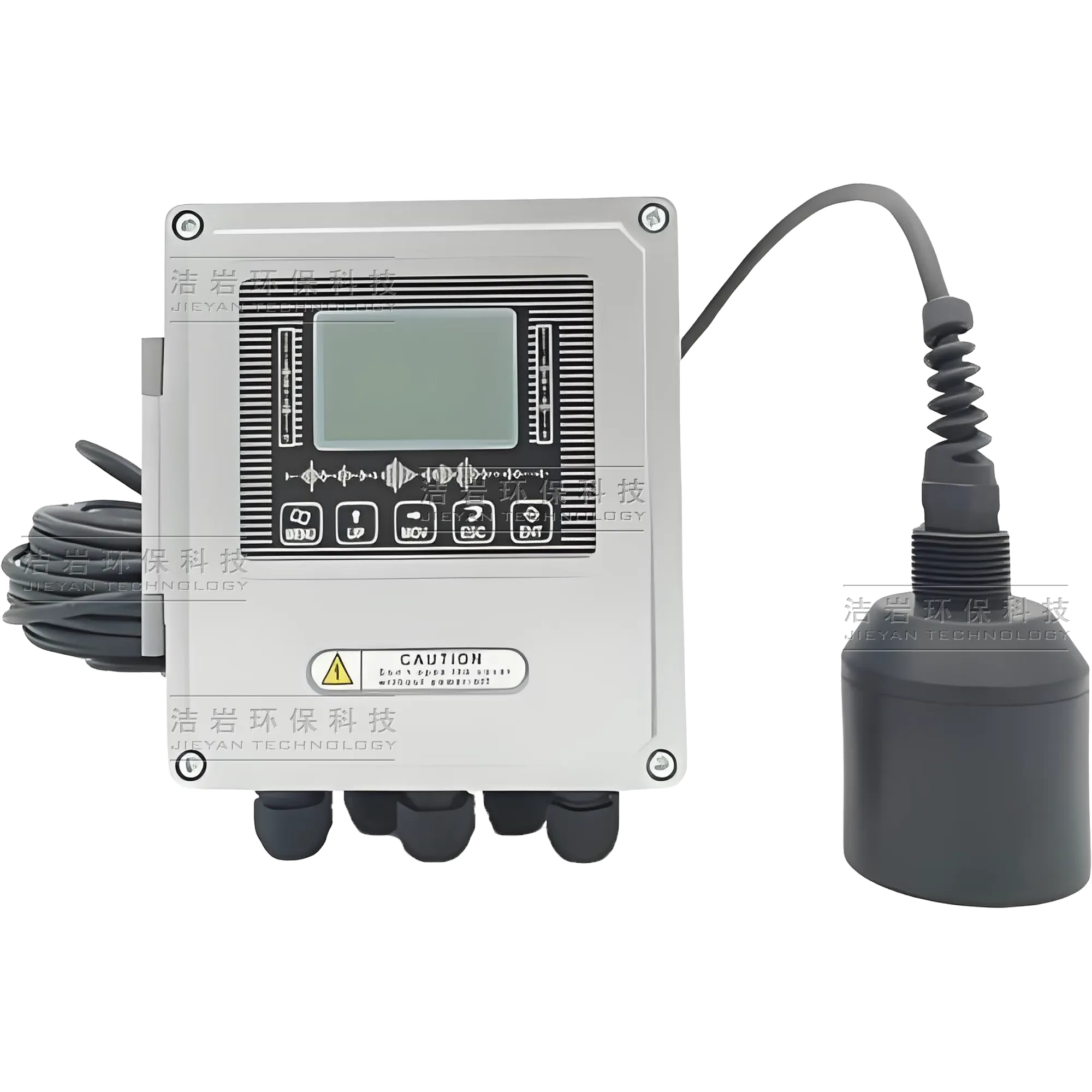

可选污泥检测计

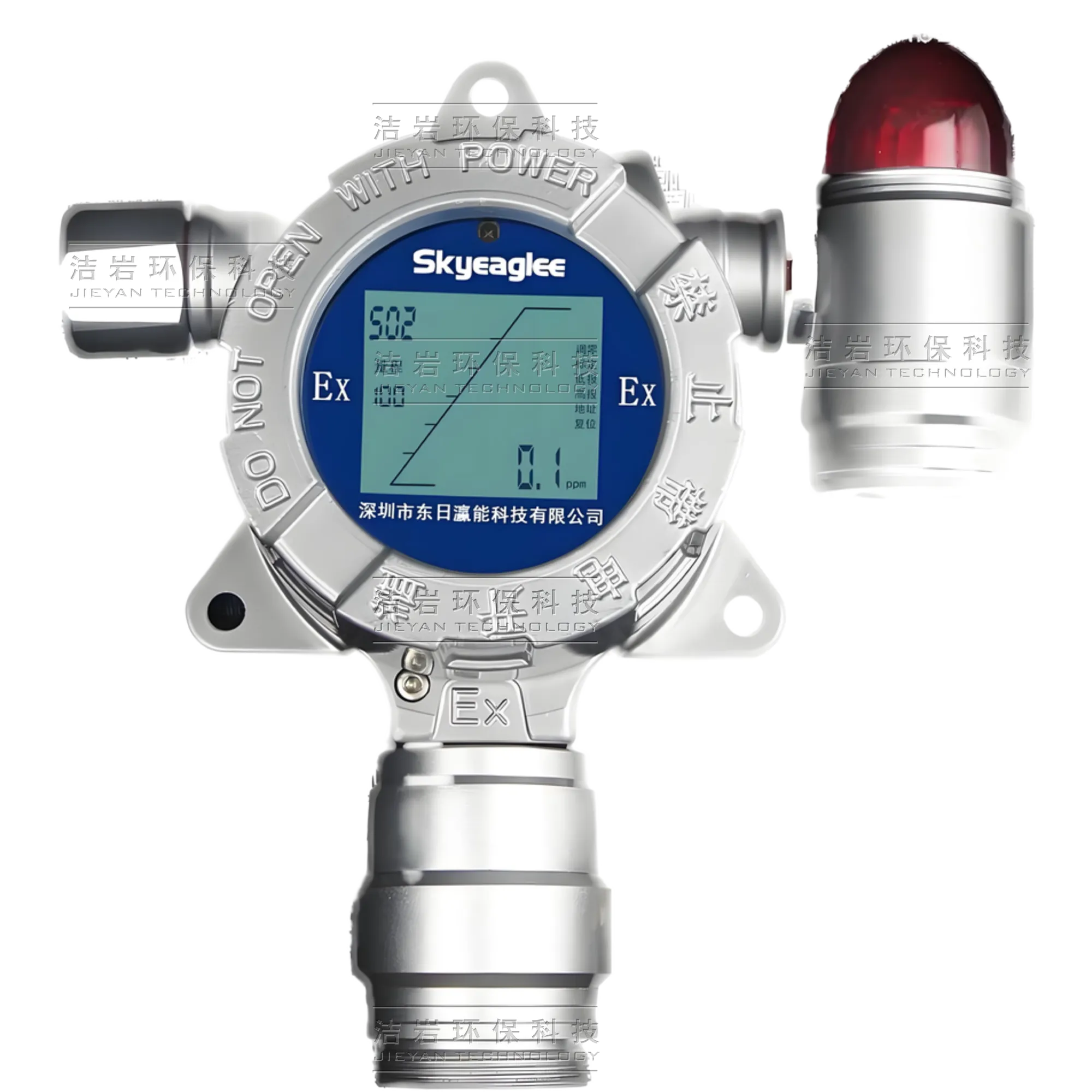

氢气浓度检测仪

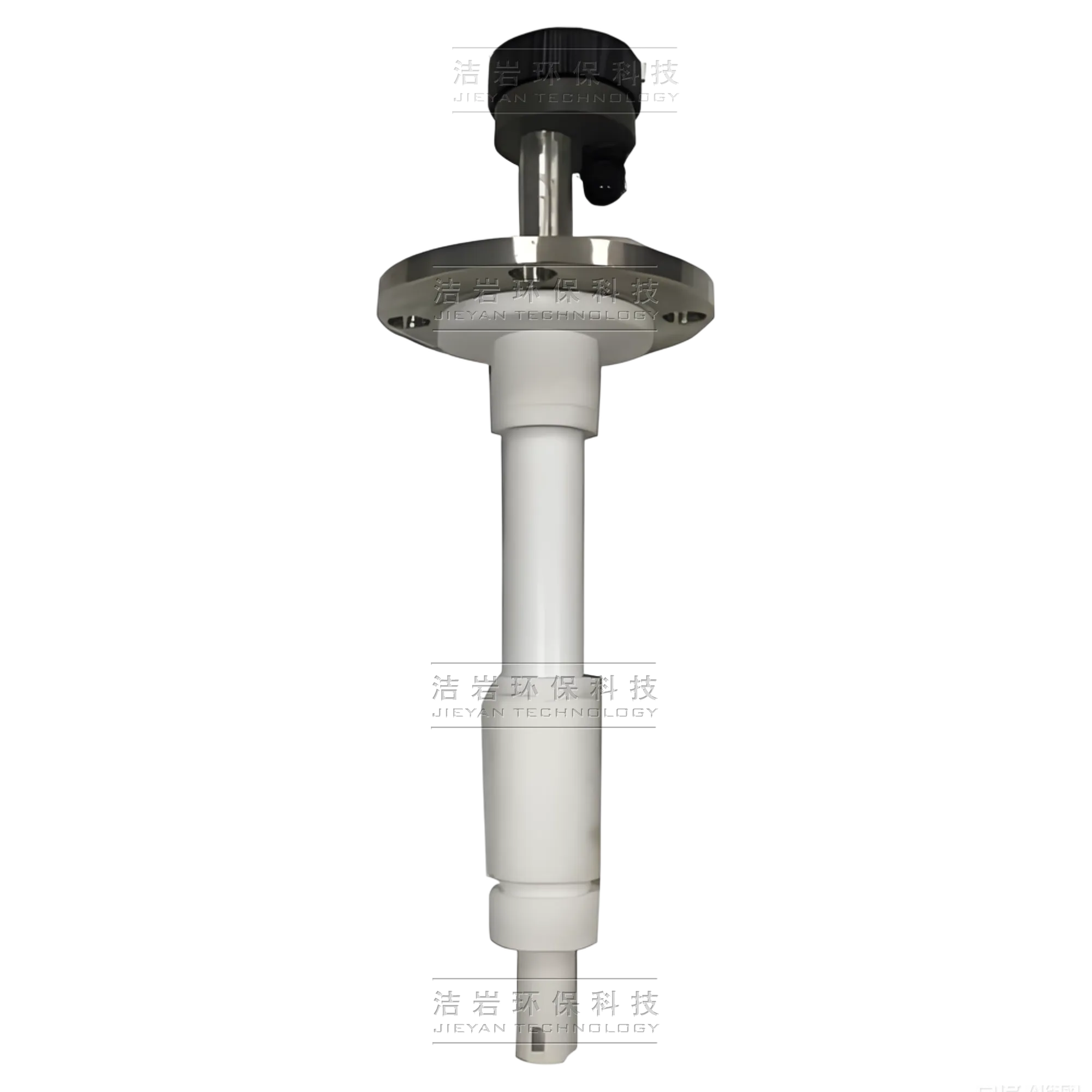

PH检测仪

技术参数

设备型号	处理风量(m³/h)	功率(kw)	压损(Pa)	净化效率(%)	噪音(dB)
HDC-1.5	2520-3034	4-5.5	1643-1892	99	75
HDC-2.5	4200-5040	5.5-7.5	1494-1743	99	75
HDC-4	6720-8064	7.5-11	1494-1743	99	80
HDC-6	10080-12096	11-18.5	1494-1743	99	80
HDC-8	13440-16128	18.5-22	1494-1743	99	80
HDC-12	20160-24196	22-37	1494-1743	99	90
HDC-16	26880-32256	37-45	1494-1743	99	90
HDC-20	33600-40320	45-55	1494-1743	99	90
HDC-24	40320-48384	45-55	1494-1743	99	90
HDC-28	47040-56448	55-75	1494-1743	99	90
HDC-32	53760-64512	55-75	1494-1743	99	90
HDC-36	60480-72576	90-110	1494-1743	99	90
HDC-40	67200-80640	90-110	1494-1743	99	90
HDC-44	73920-88704	110-132	1494-1743	99	90
HDC-48	80640-96768	132-160	1494-1743	99	90
HDC-56	95200-114240	160-200	1494-1743	99	90
HDC-64	108800-130560	185-250	1494-1743	99	90
HDC-72	122400-146880	200-280	1494-1743	99	90
HDC-80	136000-163200	250-355	1494-1743	99	90
HDC-96	163100-195840	280-400	1494-1743	99	90
HDC-108	183600-220320	C/F	1494-1743	99	90
HDC-120	204000-244200	C/F	1494-1743	99	90
HDC-132	224420-269280	C/F	1494-1743	99	90
HDC-144	244800-593760	C/F	1494-1743	99	90
HDC-160	272000-326400	C/F	1494-1743	99	90
HDC-176	290200-359040	C/F	1494-1743	99	90
HDC-192	326400-391680	C/F	1494-1743	99	90
