TN系列伸缩溜筒

TN系列溜筒专为装船及堆场作业而设计，是一款高性能的重载溜筒系统。与传统重载溜筒相比，该系列最显著的特点在于将起升机构集成于溜筒顶框之上，实现了起升机构与溜筒的一体化设计。这一创新结构使溜筒系统成为一个完整的整体，在出厂前即可进行整体试装与运行测试，确保整套系统运行可靠、功能完备。设备抵达客户现场后，无需额外调试，可迅速嵌入现有的物料转载系统中，立即投入生产使用。同时一体化设计也节省了安装空间，使系统布局更加紧凑合理。

【行程区间】：6000～20000mm

【适用物料】：骨料、矿石、煤炭、焦炭、谷物

【适用场景】：装船、料场、料堆

021-68015579

在线咨询

设备结构

起升机构和溜筒本体一体化设计

结构紧凑，集成方便

超大通过量和展开长度

设计通过量可达6000m³/h，展开长度最长可达30米，适用于绝大部分装船和堆场作业。

重载起升机构

驱动机构采用行星齿轮减速机，具有结构紧凑，承载能力高的特点；三绳起升形式，溜筒伸缩更稳定可靠；绞盘经精密加工，有效降低钢丝绳磨损，延长使用寿命。

创新的溜筒结构设计

采用分体式压紧法兰设计，每节溜筒均可方便拆卸更换；溜筒之间采用超高分子量聚乙烯制作的溜筒导向环，耐磨自润滑，确保溜筒上下伸缩自如。

双层橡胶防尘裙边

加厚耐磨，防尘效果好

可配备阻旋、倾斜等料位开关

实现自动提升功能

设备支持防爆设计

满足不同工况安全标准

可选配件

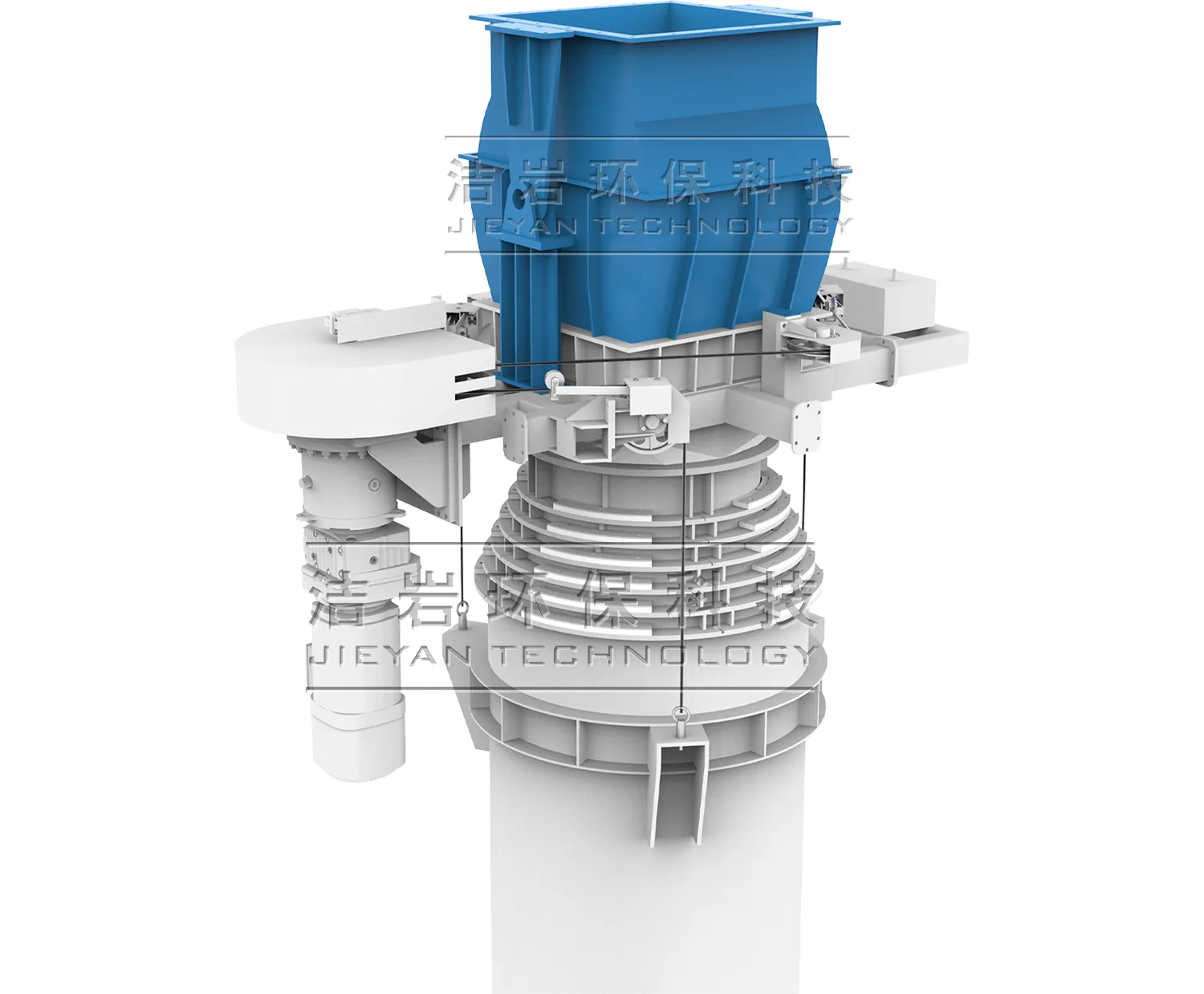

旋转收料斗

针对来料皮带机需进行俯仰操作的工况，可选配可旋转收料斗。该收料斗上部与皮带机出料口固接，下部与溜筒上机架采用铰接结构。这一设计使溜筒在任何俯仰角度下均可保持垂直状态，确保溜筒上下伸缩运行不受影响。连接处还设置有密封毛毡，可有效防止粉尘外溢。

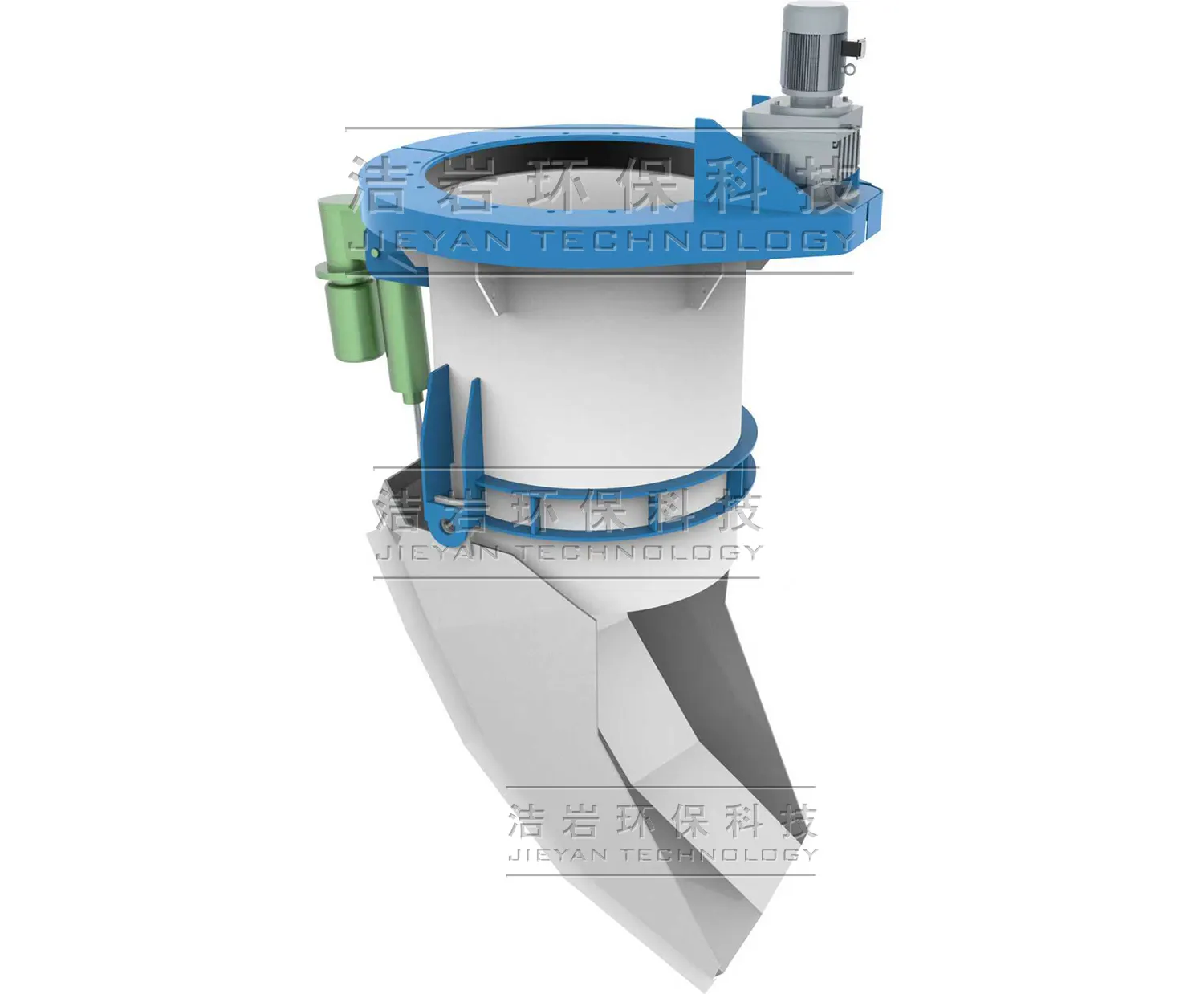

旋转平舱器

TN系列溜筒还可选配旋转平舱器，该装置由回转支承、旋转电机和抛料头组成，能够实现360°旋转抛料，将物料远抛至甲板底部深处，有助于充分利用船舱两侧空间，减少设备移位次数，从而提高装船效率。

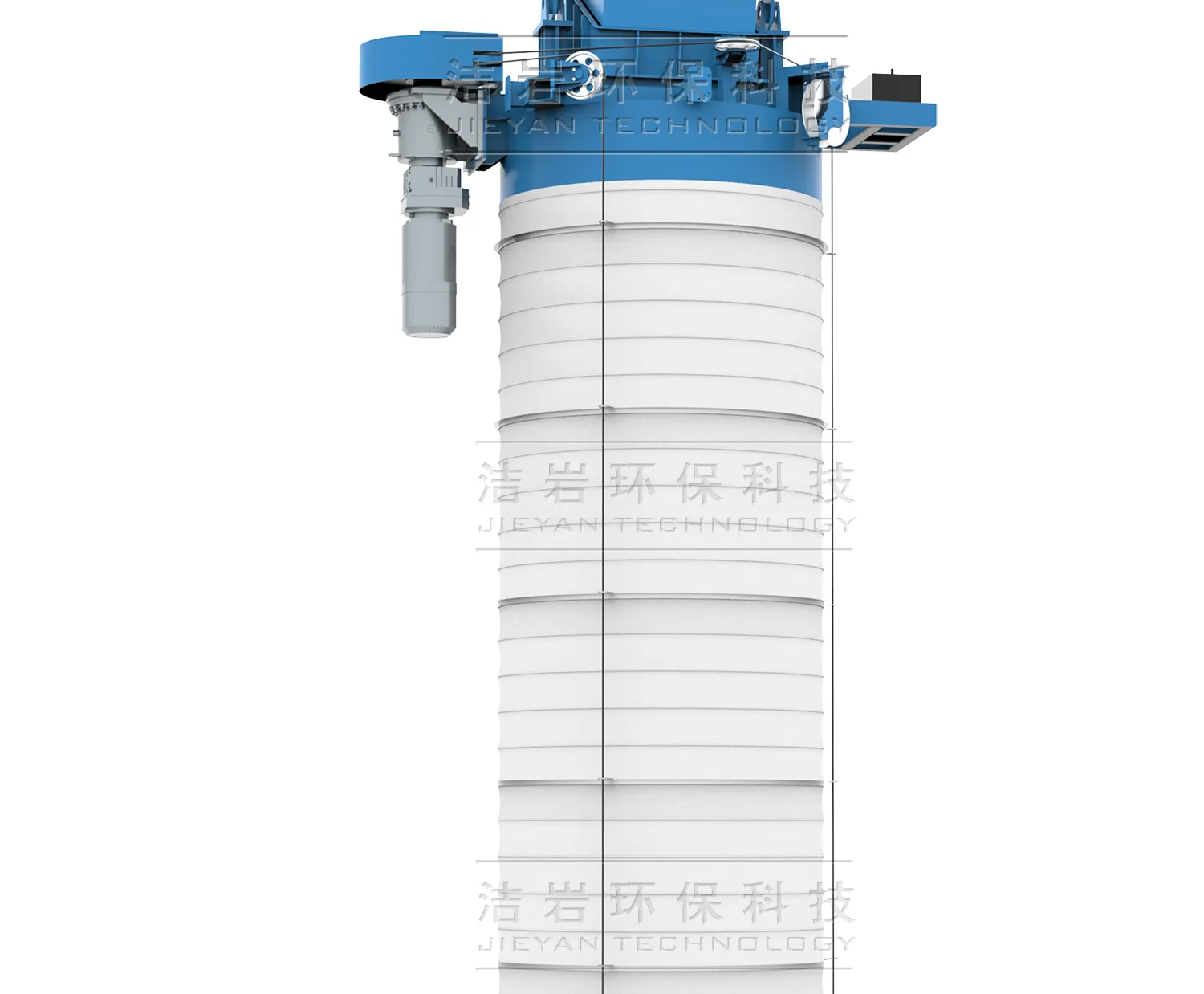

防尘罩

针对细颗粒含量较高的物料，可在溜筒外部加装防尘罩，进一步增强对粉尘扩散的抑制。防尘筒提供涤纶、PVC、海帕龙等多种材质可选。

技术参数

设备型号	TN600	TN800	TN1000
理论最大通过量(m³/h)	2100*	3800*	5800*
建议最大物料粒径(mm)	≤150	≤200	≤250
物料入口尺寸(mm)	φ600	φ800	φ1000
散装头行程(mm)	6000～25000
平均提升速度(m/min)	5
溜筒可选材质	Q355 / SUS304 / NM400
